Wie wählt man ein Überspannungsschutzgerät?

Nadia leitet eine Lebensmittelverarbeitungsanlage. Nach einem Gewitter hörte das Steuerboard ihrer Verpackungslinie auf zu reagieren. Das Hauptschaltbrett hatte Sicherungen, und nichts stromaufwärts schien beschädigt zu sein. Dennoch waren die empfindlichen Steuerelektronik ausgeschaltet.

Der Fehler war kein Sicherungsproblem. Es war eine vorübergehende Überspannung, die das Gerät erreichte. Ein Leitungsschutzschalter ist für Überstrom ausgelegt, nicht für einen kurzen, energiereichen Spannungsspitze.

Diese Erfahrung ist weit verbreitet. Geräteschäden nach einem Gewitter oder einem Netzereignis werden oft durch einen Spannungsstoß verursacht, den die normalen Schutzvorrichtungen nie verhindern sollten.

Eine Überspannungsschutzvorrichtung ist die Geräteklasse, die dieses Problem löst. Die Auswahl beginnt mit dem elektrischen System und den zu schützenden Geräten, nicht mit einer einzelnen Produktbehauptung. Dieser Leitfaden behandelt die Anwendung, die elektrischen Informationen, die vorzubereiten sind, die dokumentierten Spezifikationen, die zu vergleichen sind, die Installationsbedingungen, die zu prüfen sind, und die kommerziellen Details, die zu bestätigen sind.

Am Ende haben Sie eine Checkliste, die Sie verwenden können, bevor Sie ein Angebot anfordern, und Sie wissen, welche Dokumente Sie anfordern müssen.

Was die Auswahl eines Überspannungsschutzgeräts beinhaltet

Ein Überspannungsschutzgerät (SPD) begrenzt transiente Überspannungen und leitet den Überspannungsstrom von der Ausrüstung weg, die es schützt. Es ersetzt nicht einen Schutzschalter oder ein Fehlerstromschutzgerät. Diese schützen vor Überstrom und Erdschlüssen. Ein SPD schützt vor kurzen, energiereichen Spannungstransienten.

Transienten stammen aus mehreren Quellen:

• Blitzaktivität, einschließlich direkter Treffer auf das Gebäude oder auf nahe gelegene Leitungen.

• Schaltvorgänge, wie das An- und Ausschalten von Motoren, Kondensatorbänken und großen Lasten.

• Netzstörungen und Fehler im Verteilungsnetz.

Normen helfen Käufern, Geräte auf einer gemeinsamen Basis zu vergleichen. Die Internationale Elektrotechnische Kommission (IEC) veröffentlicht die 61643 - Serie für Überspannungsschutzgeräte, die an Niederspannungsnetze angeschlossen sind. In Nordamerika deckt die UL 1449 Überspannungsschutzgeräte ab.

Der Institute of Electrical and Electronics Engineers (IEEE) veröffentlicht auch Leitlinien für die Überspannungsschutz. Die Bestätigung, welches Standard für Ihren Markt gilt, ist ein Teil des Auswahlprozesses.

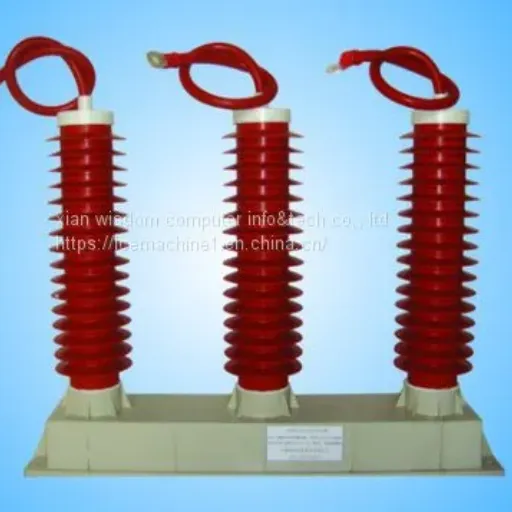

Überspannungsableiter (SPDs) werden oft in einer Kaskade angeordnet. Ein üblicher Ansatz ist:

• Ein Haupt-Überspannungsableiter an der Zuleitung oder an der Hauptverteilplatte.

• Zusätzliche Überspannungsableiter an den Nebenschaltungen.

• Ein abschließender Überspannungsableiter in der Nähe empfindlicher Geräte.

Der an jeder Stelle erforderliche Typ hängt von dem Standard und der elektrischen Auslegung ab. Im IEC 61643-Ansatz werden die Überspannungsableiter in den Typen 1, 2 und 3 für verschiedene Installationsorte und Überspannungseinwirkungen gruppiert. Die älteren Bezeichnungen Klasse B, C und D beschreiben ähnliche Positionen. Bestätigen Sie den richtigen Typ für Ihre Installation anhand des geltenden Standards, anstatt davon auszugehen, dass ein Gerät für jeden Ort geeignet ist.

Wenn Sie eine Anfrage zur Überspannungsschutz starten, ist der praktische erste Schritt, die Geräte aufzuschreiben, die Sie schützen müssen, und die elektrischen Informationen am Installationsort. Sie können dann die aktuelle Dokumentation für die Kategorie anfordern, die Sie bewerten.

Schritt 1: Definieren Sie die Anwendung und die zu schützende Ausrüstung

Die Auswahl beginnt damit, was der Überspannungsableiter (SPD) schützen muss und wo er in der Installation platziert werden soll.

Was ist gefährdet?

Notieren Sie die Ausrüstung, die geschützt werden muss, und ihren Standort. Die Anforderungen für ein Steuerpult in einem Büro unterscheiden sich von denen für einen Motorstarter in einer Anlage oder einen Serverraum in einer Einrichtung.

Bereiten Sie diese Details vor:

• Die zu schützende Ausrüstung, das Steuerpult oder die Schaltung.

• Der Standort in der elektrischen Installation, wie z. B. die Hauptverteiltafel, eine Unterverteiltafel oder die Ausrüstung selbst.

• Ob das Gebäude oder der Standort über ein äußeres Blitzschutzsystem verfügt.

• Die operative Wichtigkeit der Ausrüstung, einschließlich der Ausfallzeit und der Ersatzkosten bei einem Ausfall.

Ein Gerät oder mehrere?

Ein einzelner SPD an der Zuleitungsschaltstelle kann empfindliche Ausrüstung am anderen Ende der Installation möglicherweise nicht schützen. Der Abstand zwischen dem SPD und der geschützten Ausrüstung beeinflusst, wie viel der Überspannungsspitze die Last erreicht. Dies ist ein Grund, warum Käufer Schutzmaßnahmen auf mehreren Ebenen planen. Bestätigen Sie die geeignete Anordnung mit der elektrischen Planung und der Gerätedokumentation.

Ein Steuerungsingenieur namens Amir wurde gebeten, eine Verpackungslinie zu schützen, die bereits einen programmierbaren Logikcontroller (PLC) bei einem Netzschaltvorgang verloren hatte. Er installierte einen einzelnen Typ-2-Überspannungsableiter (SPD) an der Hauptverteilplatte. Als ein zweiter Vorfall stattfand, versagte der PLC dennoch. Die Leitungsdauer und der Abstand vom SPD zum PLC waren so groß, dass die Durchlassspannung an der Last hoch blieb.

Amir fügte einen zweiten SPD in der Nähe des Steuerungsschaltschranks hinzu und verkürzte die Verbindungen. Der Schutz verbesserte sich, weil die Anordnung der Installation entsprach.

Schritt 2: Sammeln Sie Informationen über das elektrische System

Ein SPD wird für ein bestimmtes elektrisches System ausgewählt. Bevor Sie Modelle vergleichen, sammeln Sie die elektrischen Informationen am Installationsort.

Systemspannung, Phase und Frequenz

Bestätigen Sie die Nennsystemspannung, die Anzahl der Phasen und die Frequenz. Beispielsweise kann ein Drehstromsystem mit 400 V / 50 Hz versorgt werden, während in einem anderen Markt 480 V / 60 Hz verwendet werden. Geben Sie die genauen Werte in der Anfrage an. Spannung und Frequenz beeinflussen die Gerätekompatibilität und gehören zu den ersten Punkten, die ein Lieferant überprüfen muss.

Erdung und Systemkonfiguration

Bestätigen Sie das in Verwendung befindliche Erdungssystem. Die IEC-Terminologie beschreibt gängige Konfigurationen wie TN, TT und IT. Die Erdungsanordnung beeinflusst die Schutzmodi, die der Überspannungsableiter (SPD) bereitstellen muss. Bestätigen Sie die Konfiguration anhand der Standortdokumentation oder einer elektrischen Untersuchung, anstatt eine Standardanordnung anzunehmen.

Kurzschlussstrom am Installationsort

SPDs werden mit Schutzgeräten wie Sicherungen oder Leitungsschutzschaltern installiert, und die Anordnung muss den verfügbaren Kurzschlussstrom am Installationsort ertragen. Bestätigen Sie den voraussichtlichen Kurzschlussstrom und die maximale Kurzschlussstromfestigkeit des Kandidatenmodells.

Installationsort und Überspannungsanfälligkeit

Bestätigen Sie, wo der SPD installiert werden soll und die Überspannungsanfälligkeit. Ein Service-Eingangsort mit Blitzgefahr unterscheidet sich von einer gut geschützten Unterverteilertafel. Der dokumentierte Typ und die Nennwerte sollten dem Ort entsprechen.

Schritt 3: Vergleichen Sie die dokumentierten Modellspezifikationen

Sobald die elektrischen Informationen definiert sind, vergleichen Sie die Kandidatenmodelle anhand ihrer aktuellen Dokumentation. Hier sparen die meisten Käufer Zeit und vermeiden Fehler.

Verständnis der wichtigsten Kennwerte

Ein SPD-Datenblatt listet Kennwerte auf, die beschreiben, wie das Gerät verhält. Überprüfen Sie jeden Wert und die Bedingungen, unter denen er gilt:

• Maximale Dauerbetriebsspannung (Uc) ist die höchste Spannung, an die der SPD dauerhaft angeschlossen werden kann. Sie muss mit der Systemspannung und deren Toleranzen kompatibel sein.

• Spannungsschutzpegel (Upr) ist der Spannungspegel, auf den der SPD die Überspannung begrenzt. Die geschützte Ausrüstung sollte diesen Pegel ertragen, wenn der SPD richtig installiert ist.

• Nennentladestrom (In) ist der Wert, der zur Klassifizierung und Prüfung des SPD unter einer definierten Wellenform verwendet wird.

• Maximaler Entladestrom (Imax) ist der Spitzenstrom, den der SPD unter den Testbedingungen ohne Ausfall ertragen kann.

Diese Begriffe treten auf verschiedenen Märkten in unterschiedlicher Form auf. Überprüfen Sie, welche Begriffe der anwendbare Standard verwendet und was jeder Wert für die Installation bedeutet.

Welche Spezifikationen vergleichen

Stellen Sie einen gleichwertigen Vergleich aus derselben Dokumentversion und unter denselben Betriebsbedingungen her.

Eine Vergleichstabelle ist nur so nützlich wie ihre Quelle. Nennen Sie die Dokumentenversion und die Bedingungen für jede Angabe. Wenn eine Spezifikation fehlt, fordern Sie sie an, anstatt sie anzunehmen. Leiten Sie keine Leistung von einer Produktkategorie oder einem anderen Modell ab.

Fordern Sie die aktuelle Dokumentation an

Fragen Sie den Lieferanten nach dem Datenblatt, der Installations- und Verkabelungsanleitung, dem Handbuch sowie allen Tests- oder Konformitätsdokumenten, die für das in Betracht gezogene Modell gelten. Bestätigen Sie die Dokumentenversion und den Modellumfang. Wenn Sie die Dokumentation haben, vergleichen Sie die Modelle mit den in Schritt 2 gesammelten elektrischen Informationen.

Schritt 4: Überprüfen Sie die Installation und die Standortbedingungen

Ein technisch korrektes SPD kann dennoch schlechte Leistung liefern, wenn die Installation fehlerhaft ist.

Abstand und Leitungsdauer

Die Schutzwirkung hängt vom Abstand zwischen dem SPD und der Ausrüstung ab. Lange Leitungen erhöhen die Induktivität, was die Durchlassspannung an der Last erhöht. Bestätigen Sie die empfohlene Anschlussanordnung und halten Sie die SPD - Anschlüsse so kurz wie möglich.

Erdung und Anschlüsse

Bestätigen Sie die Erdungs - und Anschlussanforderungen aus der Modell - Dokumentation. Die richtige Erdung ist für das SPD unerlässlich, um den Überspannungsstrom von der Ausrüstung abzuleiten. Die Qualität der Erdungsverbindung beeinflusst den Schutz, den die Ausrüstung tatsächlich erhält.

Koordination zwischen SPDs

Wenn mehrere SPDs in Kaskade installiert sind, sollten sie so koordiniert werden, dass jede Einheit nacheinander arbeitet und keine einzelne Einheit die volle Überspannung absorbiert. Bestätigen Sie die empfohlene Anordnung und den erforderlichen Abstand oder die erforderliche Impedanz zwischen den Einheiten.

Umgebung und Gehäuse

Stellen Sie die Umgebungstemperatur, Luftfeuchtigkeit und die Gehäuseanforderungen fest. Die Bewertungen für Innen- und Außenbereiche unterscheiden sich, und der Installationsort muss der Umweltbewertung des Modells entsprechen. Ein SPD, der im Freien oder in einem feuchten Gehäuse installiert wird, muss eine Bewertung haben, die diese Bedingungen abdeckt.

Sicherheitshinweis: Arbeiten an elektrischen Geräten sollten von qualifizierten Personen durchgeführt werden und müssen den geltenden elektrischen Sicherheitsstandards und -vorschriften für den Standort und den Zielmarkt entsprechen.

Wartung und Ende der Lebensdauer

SPDs haben eine begrenzte Lebensdauer. Sie funktionieren, indem sie Überschlagsströme ableiten, und jede Aktivität führt zu einer Alterung der Einheit. Stellen Sie fest, wie das Modell das Ende der Lebensdauer signalisiert, beispielsweise über einen Statusindikator, und welche Schritte der Austauschprozess umfasst. Planen Sie regelmäßige Inspektionen und Austausch als Teil der Wartungsroutine und protokollieren Sie den Status des SPD bei regelmäßigen elektrischen Prüfungen.

Schritt 5: Bestätigen Sie die kommerziellen und Support-Informationen

Die technische Eignung ist notwendig, aber das kommerzielle und Support-Rahmenwerk ist genauso wichtig.

Eine Beschaffungsbeauftragte namens Elena hat drei Angebote für eine Anlage erhalten, bei der es wiederholt zu Überstromschäden an einem Batchsystem kam. Der günstigste Preis nannte nur eine Produktkategorie. Das zweite Angebot nannte ein Modell mit Datenblatt und Normenvereinbarung. Das dritte Angebot stimmte mit ihren elektrischen Angaben überein, hatte aber keine Installationsdokumentation.

Elena hat die fehlenden Dokumente angefordert und die Erdungskonfiguration für ihre Anlage bestätigt. Die billigste Option war nicht die, die ihren Anforderungen entsprach.

Angebot, Lieferzeit und Mindestbestellmenge

Fordern Sie ein Angebot an, das das Modell, die Menge, die anwendbaren Einheiten und die Bedingungen nennt. Bestätigen Sie die Lieferzeit und die Mindestbestellmenge (MOQ) und geben Sie an, was jeder Preis umfasst. Fordern Sie an, dass die Geschäftsbedingungen an das relevante Modell und die Bestellbedingungen gebunden sind und nicht an eine breite Kategorie.

Zahlung, Versand und Lieferung

Bestätigen Sie die Zahlungsbedingungen, die Lieferbasis und die Versandvereinbarung für die Bestellung. Fragen Sie, was der angebotene Preis umfasst, wie z. B. Verpackung, Exportdokumentation oder Dokumente zur Einhaltung der Bestimmungen des Ziellandes. Lieferzeiten und Geschäftsbedingungen sind bestellungsspezifisch, daher bestätigen Sie sie schriftlich für das Modell und die Menge, die Sie bestellen möchten.

Garantie, After-Sales-Support und Ersatzteile

Fragen Sie, welche Garantiebedingungen gelten, was der Supportprozess umfasst und welche Ersatzteile verfügbar sind. Bestätigen Sie dies für das ausgewählte Modell und den Zielmarkt.

XiAn Wisdom Computer Info&tech Co., Ltd zählt Überspannungsschutzgeräte zu seinen genannten Industrieprodukten und Elektromechanikprodukten und gibt an, dass der After-Sales-Support ein zentraler Bestandteil seiner Servicephilosophie ist. Die Verfügbarkeit, Spezifikationen und Supportbedingungen müssen für jede Anfrage bestätigt werden. Öffentliche Angaben über die Abdeckung oder Reaktionszeiten erfordern immer noch genehmigte Servicebedingungen. Fordern Sie eine schriftliche Klärung für Ihre spezifische Bestellung an.

Anforderungen des Zielmarktes und Compliance

Bestätigen Sie die elektrischen, sicherheitstechnischen und Compliance-Anforderungen für das Zielland. Standardisierungsgremien wie die IEC, IEEE und UL veröffentlichen Standards und Leitlinien, auf die Käufer und Lieferanten Bezug nehmen. Bestätigen Sie, welche Standards für Ihren Markt gelten, und fordern Sie die entsprechenden Dokumente für das ausgewählte Modell an.

Zu vermeidende Fehler bei der Auswahl von Überspannungsschutzgeräten

Die meisten Auswahlfehler lassen sich auf die gleichen Gewohnheiten zurückführen:

• Auswahl eines Geräts, bevor das elektrische System und die Erdungskonfiguration festgelegt wurden.

• Verwechselung eines Überspannungsschutzgeräts (SPD) mit einem Sicherungsschalter oder einem Fehlerstromschutzschalter.

• Annahme, dass ein Haupt-Überspannungsschutzgerät (SPD) die Geräte am Ende der Installation schützt.

• Vergleich von Modellen ohne Prüfung der Dokumentenversion oder der Betriebsbedingungen.

• Ignorieren der Leitungslänge, der Erdung und der Abstimmung zwischen den Geräten.

• Bestellung ohne Bestätigung der Datenblätter, des Installationshandbuchs und der Konformitätsdokumentation.

Eine strukturierte Checkliste verhindert die meisten dieser Fehler. Definieren Sie die Anwendung, sammeln Sie die elektrischen Informationen, vergleichen Sie die dokumentierten Modelle, prüfen Sie die Installation und bestätigen Sie die Geschäftsbedingungen. Das ist der gesamte Prozess in einer Zeile.

Welche elektrischen Informationen werden für ein Überspannungsschutzgerät benötigt?

Um ein Überspannungsschutzgerät auszuwählen, bestätigen Sie die Systemspannung, die Phasenkonfiguration, die Frequenz, das Erdungssystem, den Kurzschlussstrom am Installationsort und den Installationsort. Vergleichen Sie die aktuellen Dokumentationen für die Kandidatenmodelle unter den gleichen Betriebsbedingungen und fordern Sie die Datenblätter, Installationsanleitungen und alle geltenden Konformitätsdokumente an, bevor Sie bestellen.

Fazit

Das Werk von Nadia hat einen Überspannungsschutz an der Hauptplatine und im Steuerungsschrank installiert, und das Wartungsteam protokolliert jetzt den Status der Überspannungsschutzvorrichtungen (SPD) bei den geplanten Inspektionen. Bei der nächsten Sturmereignis ist kein Ausfall der Steuerplatine aufgetreten. Die Änderung war kein teureres Produkt; es war ein Auswahlverfahren, das auf das elektrische System und die Installation abgestimmt war.

Die Wahl eines Überspannungsschutzgeräts funktioniert am besten, wenn man mit dem elektrischen System beginnt und mit verifizierten Informationen endet.

Vor dem Anfordern eines Angebots sollten Sie sechs Dinge vorbereiten:

• Die zu schützende Ausrüstung und deren Standort.

• Die Systemspannung, die Phase, die Frequenz und die Erdungskonfiguration.

• Der Kurzschlussstrom am Installationsort.

• Die dokumentierten Spezifikationen für jedes Kandidatenmodell.

• Die Installations- und Wartungsbedingungen.

• Die kommerziellen, Support- und Compliance-Bedingungen.

Bestätigen Sie dann die aktuelle Dokumentation des ausgewählten Modells bei dem Lieferanten.

Wenn Sie die Überspannungsschutzmaßnahmen für eine Anlage evaluieren, besprechen Sie Ihre Anwendungsanforderungen und fordern Sie die aktuelle Produkt-Dokumentation an, damit das Modell an Ihrem elektrischen System überprüft werden kann.

Die Bestätigung dieser Details vor der Bestellung verringert das Risiko von Geräteschäden und gibt Ihnen eine solide Grundlage für den Vergleich von Angeboten.
