Maßgeschneiderte Formanforderungen: Was Ihre Anfrage enthalten sollte

Im März 2024 hat ein Robotics-Startup eine Anfrage für eine Form gesendet, die nur ein 3D-Modell und einen Zielpreis enthielt. Der Lieferant hat das Projekt angenommen, aber bei der ersten Probe waren die Teile verzogen, die Gewindeeinsätze waren fehlausgerichtet, und die angebotene Stahlgüte konnte die geforderte Toleranz nicht einhalten. Der Käufer hatte angenommen, dass das Modell genug Informationen enthielte. Das war nicht der Fall. Eine Formzeichnung kann komplett aussehen, während es an den Details fehlt, die bestimmen, ob ein Werkzeug erfolgreich ist.

Maßgeschneiderte Formanforderungen gehen über die Geometrie des Teils hinaus. Sie umfassen das Materialverhalten, die Produktionsmenge, die Toleranzbereiche, die Oberflächenbeschaffenheit, das Angussystem, das Auswerfen und die Dokumentation, die der Lieferant liefern muss. Wenn Sie Ihre erste Formanfrage vorbereiten oder wenn Ihre aktuellen Anfragen weiterhin unklare Angebote ergeben, wird diese Anleitung Ihnen helfen, die Informationen zu strukturieren, die ein Hersteller benötigt.

Sie werden lernen, wie Sie maßgeschneiderte Formanforderungen in Bezug auf Zeichnungsstandards, Toleranzen, Materialien, Produktionsplanung und Akzeptanzkriterien definieren. Sie werden auch sehen, wie klare Anforderungen Nacharbeiten reduzieren, die Angebotszeit verkürzen und Werkzeuge erzeugen, die dem beabsichtigten Formgebungsprozess entsprechen.

Möchten Sie alle Anforderungen an einem Ort vorbereiten? Laden Sie die Ausrüstungsauswahlprüfungsliste herunter oder verwenden Sie sie, bevor Sie Ihre Anfrage stellen.

Warum individuelle Formenanforderungen vor dem Angebot wichtig sind

Ein Angebot ist nur so genau wie die dahinter liegenden Anforderungen. Wenn Käufer Details auslassen, treffen Lieferanten Annahmen. Diese Annahmen stimmen möglicherweise nicht mit den Erwartungen des Käufers in Bezug auf die Kavitätsanzahl, den Stahlqualitätsgrad, das Kühlsystem oder die Inspektionsstandards überein. Diskrepanzen treten spät zutage, normalerweise in Form von Änderungsaufträgen, Verzögerungen oder Teilen außerhalb der Toleranz.

Klar definierte individuelle Formenanforderungen schützen auch beide Parteien. Sie definieren, was der Lieferant liefern muss, wie die Annahme beurteilt wird und welche Dokumentation das Werkzeug begleiten muss. Diese Klarheit verringert das Risiko von Streitigkeiten nach der Zahlung und bevor die Produktion beginnt.

Individuelle Formenanforderungen fallen in fünf Bereiche:

• Teil- und Anwendungsinformationen

• Zeichnungs- und Toleranzanforderungen

• Materialien und Daten über den Formgebungsprozess

• Werkzeugdesign und Produktionserwartungen

• Dokumentation, Inspektion und Akzeptanzkriterien

Als Mei-Lin, eine Einkaufsingenieurin bei einer Elektrounternehmen, ihre erste Anfrage für eine maßgeschneiderte Form vorbereitete, unterteilte sie das Projekt in diese fünf Gruppen. Der Lieferant lieferte ein detailliertes Angebot in drei Tagen statt der üblichen zwei Wochen, weil der Umfang bereits klar war.

Teil- und Anwendungsinformationen

Beginnen Sie mit dem Zweck des geformten Teils. Die Anwendung bestimmt viele nachgelagerte Entscheidungen, von der Materialauswahl über die Anzahl der Kavitäten bis hin zur Oberflächenbeschaffenheit.

Funktionale und Umgebungsanforderungen

Beschreiben Sie, was das Teil leisten muss und wo es eingesetzt wird. Wird es mechanische Lasten tragen, gegen Flüssigkeiten abdichten, Hitze widerstehen oder der UV-Strahlung im Freien ausgesetzt sein? Wird es mit Lebensmitteln, Haut oder Chemikalien in Kontakt kommen? Jede Antwort wirkt sich auf die Materialauswahl, die Wandstärke, die Entformungsschrägen und das Rippen-Design aus.

Geben Sie auch das erwartete Produktionsvolumen und die Produktlebensdauer an. Eine Form für 10.000 Teile über ein Jahr kann Aluminium oder vorgespannten Stahl verwenden. Eine Form für eine Million Teile pro Jahr über fünf Jahre erfordert gehärteten Werkzeugstahl, Heißkanalsysteme und möglicherweise mehrere Kavitäten. Das Volumen beeinflusst auch die akzeptable Werkzeuginvestition und das Amortisierungsplan.

Montage- und Passungsverhältnisse

Wenn das geformte Teil mit anderen Komponenten zusammenpasst, geben Sie die relevanten Montageanforderungen an. Geben Sie die Passungsmaße, Spielpassungen, Gewindestandards und die Positionen der Einlegeteile an. Ein Teil, das in Alleinstellung richtig aussieht, kann bei der Montage versagen, wenn die Zeichnung die Beziehung zu einem passenden Bauteil nicht berücksichtigt hat.

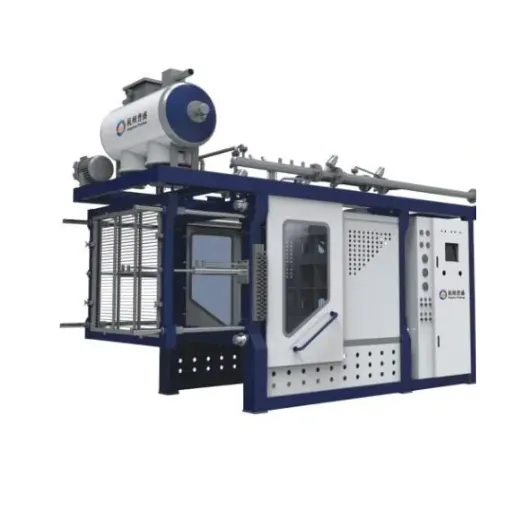

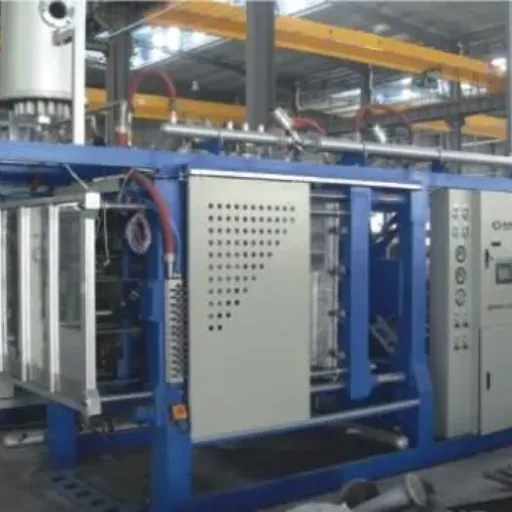

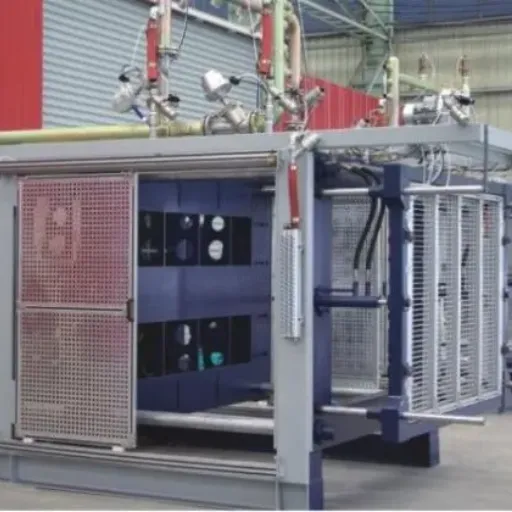

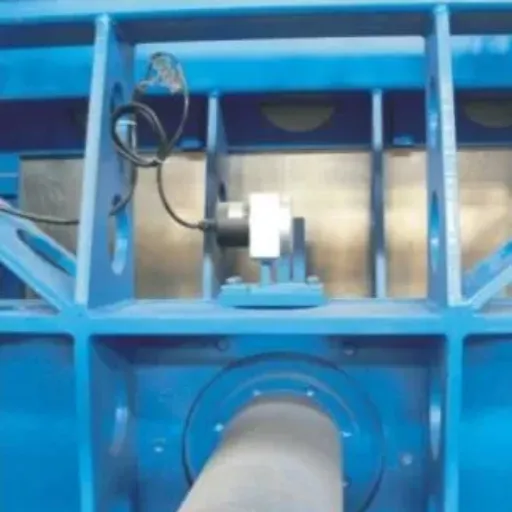

Gehen Sie, soweit möglich, auf die beabsichtigte Spritzgießmaschine ein. Schließkraft, Spritzgewicht, Abstand der Holme, Plattengröße und Auswerfermuster beeinflussen das Formen design. Wenn Sie beispielsweise bereits eine PVC-Spritzgießmaschine ausgewählt haben, muss die Form den Spezifikationen der Maschine entsprechen. Lesen Sie sich die Auswahl der PVC-Spritzgießmaschine für die wichtigen Maschinendetails durch.

Maßgeschneiderte Formzeichnungen und Toleranzanforderungen

Zeichnungen sind die Grundlage für maßgeschneiderte Formenanforderungen. Sie sollten Geometrie, Maße, Toleranzen, Oberflächenfinish und Notizen enthalten, die den Entwurfsgedanken erklären.

Zeichnungsformat und Revisionskontrolle

Liefern Sie sowohl 3D-Modelle als auch 2D-Zeichnungen in Formaten, die der Lieferant öffnen kann. Übliche native CAD-Formate sind STEP, IGES, Parasolid sowie native SolidWorks- oder NX-Dateien. Ein Satz PDF-Zeichnungen ist nützlich für Maße und Anmerkungen. Geben Sie das Maßeinheitensystem an, z.B. Millimeter oder Zoll, und bestätigen Sie, dass alle Zeichnungen den gleichen Ursprung und die gleiche Ausrichtung haben.

Überprüfen Sie die Revisionen sorgfältig. Kennzeichnen Sie jede Datei mit einer Revisionsnummer, Datum und einer Beschreibung der Änderungen. Die Nachbearbeitung von Formen ist nach dem Schneiden des Stahls teuer, daher müssen beide Parteien anhand der gleichen Zeichnungsversion arbeiten.

Maßtoleranzen

Toleranzen definieren, wie stark sich ein Maß noch ändern kann und immer noch akzeptabel ist. Sie sollten realistisch für das Material, den Formgebungsprozess und die Prüfmethode sein. Übliche Normen sind:

• ISO 20457: Allgemeine Toleranzen für Kunststoff-Spritzgussteile.

• DIN 16742: Toleranzen und Zulassungskriterien für Spritzgussteile.

• SPI-Normen für kosmetische und Maßtoleranzen beim Spritzguss.

Starke Toleranzen erhöhen die Bearbeitungs- und Prüfungskosten. Wenden Sie enge Toleranzen nur dort an, wo die Funktion sie erfordert. Größere Toleranzen auf nicht kritischen Oberflächen halten das Projekt erschwinglich.

Berücksichtigen Sie auch die Materialschrumpfung. Thermoplaste schrumpfen beim Abkühlen, und die Schrumpfrate hängt vom Material, der Wandstärke, der Abkühlrate und der Angussstelle ab. Das Formenwerkzeugdesign muss die Schrumpfung ausgleichen, damit das endgültige Teil nach dem Formen den Zeichnungen entspricht.

Als ein Verpackungskäufer eine Toleranz von ±0,05 mm für einen 200 mm langen Deckel verlangte, erklärte der Lieferant, dass der ausgewählte PP-Typ über diese Länge ungleichmäßig schrumpft. Sie vereinbarten eine größere allgemeine Toleranz mit engerer lokaler Kontrolle nur an der Dichtkante.

Geometrische Tolerierung und Oberflächenbeschaffenheit

Verwenden Sie die geometrische Dimensionierung und Tolerierung (GD&T), wenn Merkmale zueinander in Beziehung stehen müssen. Ebenheit, Senkrechtheit, Konzentrizität und wahre Lage sind üblich für Teile mit Montageanforderungen. GD&T reduziert die Mehrdeutigkeit im Vergleich zu einfachen linearen Toleranzen.

Die Anforderungen an die Oberflächenbeschaffenheit sollten sich auf einen Standard wie die SPI-Formenoberflächengrade oder die VDI 3400 beziehen. Geben Sie an, welche Oberflächen glänzend, matt, strukturiert oder poliert sein müssen. Polierte optische Oberflächen erfordern mehr Zeit und andere Stahlauswahlen als funktionelle matte Oberflächen.

Material- und Spritzgießprozessdaten

Die Materialauswahl verbindet die Teileleistung mit der Formgestaltung. Der Lieferant benötigt die Harzangaben, einschließlich der Qualitätsspezifikation, des Herstellers, der Schrumpfrate und der Verarbeitungstemperatur.

Harzspezifikation und Verhalten

Geben Sie die genaue Harzqualität an, wenn eine ausgewählt wurde. Fügen Sie, wenn verfügbar, das Materialdatenblatt bei. Wichtige Eigenschaften sind:

• Schmelztemperatur und Formtemperatur

• Schrumpfrate und Schrumpfbereich

• Füllstoffe, Verstärkungsmittel oder Additive

• Feuchtigkeitsempfindlichkeit und Trocknungsanforderungen

• Flammwidrigkeit oder Konformitätsmarkierungen

Verschiedene Materialien fließen, schrumpfen und verschleißen die Werkzeuge unterschiedlich. Ein glasfaserverstärktes Nylon erfordert härteren Kavitätsstahl als ein unverstärktes PP. Eine PVC-Mischung kann korrosionsbeständigen Stahl und eine spezielle Entlüftung erfordern.

Wenn das Material noch nicht festgelegt ist, beschreiben Sie die erforderlichen Eigenschaften und die Betriebsumgebung. Ein erfahrener Lieferant kann geeignete Qualitäten empfehlen und Designänderungen aufzeigen, die die Formbarkeit verbessern.

Anforderungen an den Formgebungsprozess

Benennen Sie den beabsichtigten Formgebungsprozess und alle Beschränkungen. Wird das Bauteil im herkömmlichen Spritzgießen, Zweikomponentenspritzgießen, Umspritzen oder Einlegeteilspritzgießen hergestellt? Jeder Prozess erfordert unterschiedliche Formenmerkmale. Beim Einlegeteilspritzgießen beispielsweise ist eine genaue Positionierung, Fixierung des Einlegeteils und die Kompatibilität mit der Automatisierung erforderlich.

Beachten Sie auch die Anforderungen an Farbe und Optik. Die Angussstelle beeinflusst die Schweißnähte und sichtbare Fließmarken. Eine optisch ansprechende Außenoberfläche kann einen versteckten Anguss oder einen bestimmten Angusstyp erfordern, um Verfärbungen zu vermeiden.

Werkzeugdesign und Produktionserwartungen

Das Werkzeugdesign wandelt die Bauteilanforderungen in Entscheidungen zur Formbauweise um. Der Käufer muss nicht immer jedes Detail festlegen, aber die Erwartungen angeben, die die Kosten und Leistung beeinflussen.

Formtyp, -klasse und Kavitation

Definieren Sie die erwartete Formklasse oder -norm, wie z. B. das SPI-Formklassifizierungssystem oder eine kundenspezifische Norm. SPI-Klasse-101-Formen werden für eine Million oder mehr Zyklen mit gehärteten Kavitäten hergestellt. Klasse-105-Formen eignen sich für Prototypen oder die Kleinserienproduktion mit geringeren Werkzeugkosten.

Die Kavitation bestimmt, wie viele Teile pro Zyklus hergestellt werden. Mehr Kavitäten erhöhen die Produktionsmenge und die Werkzeugkosten. Geben Sie die Zielzykluszeit oder die stündliche Produktionsmenge an, wenn Sie diese kennen. Der Lieferant kann dann eine Anzahl von Kavitäten und ein Angussystem empfehlen.

Stahl- und Bauteilstandards

Bestimmen Sie den gewünschten Stahl für Kavität und Kern, oder bitten Sie den Lieferanten, Optionen vorzuschlagen. Übliche Auswahlmöglichkeiten sind P20, H13, S136, NAK80 und Aluminium. Die Wahl muss Härte, Polierbarkeit, Korrosionsbeständigkeit und Kosten ausgleichen.

Listen Sie die erforderlichen Standardbauteile auf, wenn Ihre Einrichtung bestimmte Marken für Heißkanäle, Auswerfer oder Führungsstifte bevorzugt. Dies verhindert Überraschungen bei der Formannahme und -wartung.

Kühlung, Entlüftung und Ausstoß

Das Kühlkonzept beeinflusst die Zykluszeit und die Qualität der Teile. Bitten Sie den Lieferanten, zu bestätigen, dass die Kühlkanäle für die Teilegeometrie und das Material ausreichen. Die Entlüftung ist wichtig für dünnwandige Teile oder Materialien, die während des Formens Gas abgeben. Die Ausstoßmethode beeinflusst das Äußere der Teile und die Automatisierung. Besprechen Sie, ob Auswerferstifte, -klingen, -hülsen oder Abstreiferplatten geeignet sind.

Diese Details sind Teil eines vollständigen Satzes von kundenspezifischen Formanforderungen, da sie bestimmen, wie das Werkzeug in der Produktion funktioniert, nicht nur ob es eine Probe herstellen kann.

Dokumentation, Inspektion und Akzeptanzkriterien

Die Dokumentation schließt die Schleife zwischen dem Entwurfsgedanken und der gelieferten Werkzeugtechnik. Ein klarer Akzeptanzplan verhindert Streitigkeiten darüber, ob die Form fertig ist.

Anforderbare Liefergegenstände

Typische Liefergegenstände umfassen:

• Endgültige 2D-Formzeichnungen und 3D-Montagemodell

• Stahl- und Wärmebehandlungszertifikate

• Elektroden- und Inspektionsberichte

• Probestücke mit Maßebericht

• Bedienungs- und Wartungsanleitung für die Form

• Empfohlene Ersatzteileliste

Wenn Ihre Branche Rückverfolgbarkeit erfordert, wie z. B. die Automobil-, die medizinische oder die Lebensmittelberührung, fordern Sie Materialzertifikate und Prozessaufzeichnungen an, die die Einhaltungsprüfungen unterstützen.

Probenfreigabeprozess

Definieren Sie die Anzahl der Versuchssprünge, die Probenmengen und die Akzeptanzkriterien vor der Produktion. Erstlinge werden normalerweise unter kontrollierten Bedingungen hergestellt und anhand der Zeichnung inspiziert. Wenn die Proben fehlschlagen, dokumentieren Sie die Abweichungen und stimmen über Korrekturmaßnahmen überein, bevor der Lieferant die Form modifiziert.

Die ASTM D365 - Standardfamilie umfasst Prüfmethoden für Kunststoffe und Formteile, die Ihren Akzeptanztestplan unterstützen können.

Qualitätsmanagementerwartungen

Stellen Sie sicher, dass der Lieferant ein dokumentiertes Qualitätsmanagementsystem befolgt. Der ISO 9001 - Qualitätsmanagementstandard ist eine übliche Basis. Für kritische Anwendungen benötigen Sie möglicherweise strengere Standards oder eine vor Ort durchgeführte Inspektion.

Wenn ein Automobilzulieferer Werkzeuge bestellte, verlangte er vom Formenbauer, dass dieser einen vollständigen Messbericht über die ersten Muster mit einer Koordinatenmessmaschine liefert. Dieser Bericht wurde zur Basis für alle zukünftigen Produktionsänderungen.

Wie strukturiert man ein vollständiges Angebot für kundenspezifische Formen?

Verwenden Sie diese Checkliste, um Ihre Anfrage zusammenzustellen. Die Vollständigkeit jedes Elements hilft dem Lieferanten, ein genaues Angebot zu machen und reduziert die Anzahl der Nachfragen.

Teildefinition

1. Teilname, Funktion und Endanwendung

2. Jährliche Stückzahl und erwartete Produktlebensdauer

3. Montagebeziehungen und passende Teile

4. Betriebsumgebung und Konformitätsanforderungen

Zeichnungen und Toleranzen

1. 3D-Modell und 2D-Zeichnung in einem kompatiblen Format

2. Maßeinheitensystem, Koordinatensystem und Revisionskontrolle

3. Maßtoleranzen und Form- und Lagetoleranzen

4. Oberflächenfinish und kosmetische Anforderungen

Material und Verfahren

1. Harzqualität, Datenblatt und Schrumpfdaten

2. Art des Formverfahrens und Einschränkungen

3. Farbe, Additive und besondere Materialbehandlung

Erwartungen an das Werkzeug

1. Formklasse, Zielkavitation und Zykluszeit

2. Bevorzugte Stahl- und Standardkomponentenmarken

3. Anforderungen an Kühlung, Entlüftung und Auswurf

4. Details zur Maschinenkompatibilität

Dokumentation und Akzeptanz

1. Erforderliche Liefergegenstände und Inspektionsberichte

2. Prozess zur Musterfreigabe und Akzeptanzkriterien

3. Anforderungen an die Qualitätssicherung oder Rückverfolgbarkeit

4. Erwartungen an Garantie, Support und Ersatzteile

Die Auswahl eines Lieferanten wird einfacher, wenn Ihre Anforderungen vollständig sind. Lesen Sie unseren Leitfaden zur Auswahl von Industriewerkzeugherstellern, um zu erfahren, welche Fähigkeiten Sie suchen sollten.

Häufige Fehler, die Käufer bei maßgeschneiderten Formanforderungen machen

Unklare Anforderungen führen immer wieder zu den gleichen Problemen. Achten Sie auf diese häufigen Fehler.

Annehmen, dass das 3D-Modell ausreicht

Ein 3D-Modell zeigt die Geometrie, aber nicht die Toleranzabsicht, die Oberflächenbearbeitung, das Material oder die Prüfungsanforderungen. Paaren Sie immer ein Modell mit einer Zeichnung und einem Anforderungsdokument.

Kopieren von Toleranzen aus Metallteilen

Kunststoffteile können nicht die gleichen Toleranzen wie spanend bearbeitete Metallteile einhalten. Die Toleranzen müssen Schrumpfung, Verzug und Wärmeausdehnung berücksichtigen.

Ignorieren von Schrumpfung und Verzug

Jedes Thermoplast schrumpft. Die Form muss größer geschnitten werden, um dies auszugleichen. Wenn Ihre Zeichnung keine Schrumpfungszulage angibt, muss der Lieferant eine annehmen.

Verzögern von Maschinenkompatibilitätsprüfungen

Eine Form, die in einer Maschine passt, passt möglicherweise nicht in eine andere. Bestätigen Sie die Spanngröße, das Ausstoßmuster und den Düsenradius, bevor Sie das Design endgültig festlegen.

Überspringen des Musteranmeldungsplans

Ohne einen klaren Musterzustimmungsprozess können sich beide Parteien darüber streiten, ob die Form für die Produktion bereit ist. Definieren Sie im Voraus die Mengen, die Akzeptanzgrenzen und die Nachbearbeitungsbedingungen.

Fazit

Klare Anforderungen an kundenspezifische Formen reduzieren das Risiko, verkürzen die Angebotszeit und erzeugen Werkzeuge, die wie erwartet funktionieren. Beginnen Sie mit der Anwendung des Teils und fügen Sie dann detaillierte Zeichnungen, Toleranzen, Materialdaten, Verfahrensanforderungen und Akzeptanzkriterien hinzu. Betrachten Sie das Anforderungspaket als Gesprächseinleitung, nicht als endgültiges Dokument, da ein kompetenter Lieferant dennoch Klärungsfragen stellen wird.

Bevor Sie Ihre nächste Anfrage stellen, ordnen Sie Ihre Informationen in die obige Checkliste. Wenn Sie Unterstützung bei der Definition von Anforderungen an kundenspezifische Formen für Ihr Projekt benötigen, kann die XiAn Wisdom Computer Info&tech Co., Ltd Ihre Zeichnungen überprüfen und Ihnen helfen, die Details zu identifizieren, die ein Hersteller benötigt. Kontaktieren Sie das Team, um Ihre Anwendung zu besprechen und aktuelle Dokumentation anzufordern.

Sind Sie bereit, voranzumarschieren? Bereiten Sie Ihre Zeichnungen und Anforderungen vor und fordern Sie ein Angebot mit den Toleranzen, dem Material, der Menge und den Akzeptanzdetails an, die eine genaue Antwort unterstützen werden.
