Zentrifugalgebläseauswahl: Wie wählt man das richtige Modell für Ihre Anwendung?

Die meisten Fehler bei der Auswahl von Zentrifugalgebläsen werden nicht innerhalb der Maschine gemacht. Sie werden gemacht, bevor die Anfrage ausgeht, wenn ein Käufer Luftstromwerte vergleicht, ohne die dazugehörige Druckangabe zu berücksichtigen, oder einen Ersatzbestellung aufgibt, ohne den Betriebspunkt zu prüfen. Ein Gebläse, das das richtige Volumen bei falschem Druck liefert, wird den Prozess nicht betreiben können. Eine Anlage, die läuft, kann dennoch ausfallen, wenn das Gas, die Motorversorgung oder die Installationsbedingungen nie bestätigt wurden.

Dieser Leitfaden erklärt, welche Informationen Sie sammeln sollten, bevor Sie Modelle vergleichen, welche Begriffe die Anbieter verwenden und welche Dokumentation Sie anfordern sollten, bevor Sie einen Preisantrag stellen. Er ist für Beschaffungsteams, Anlageningenieure und Projektkäufer geschrieben, die eine praktische, wiederholbare Methode zur Bewertung von Zentrifugalgeblasangeboten benötigen. Die folgenden Abschnitte zeigen, wie Sie ein Zentrifugalgebläse auswählen, indem Sie die Leistung, das Gas, die Materialien und die Motoranforderungen bestätigen, bevor Sie einen Vergleich anstellen.

Sie werden lernen, was Sie über das Gas, den Luftstrom, den statischen Druck, den Betriebspunkt, die Materialien und den Motor bestätigen müssen. Sie erhalten auch eine Checkliste, die Sie für jede Anfrage wiederverwenden können.

Beginne jetzt mit einer Pflichtenliste: schreibe die Gasart, den Luftstrom und den statischen Druck auf, die dein Prozess benötigt, und verfeinere dann die Zahlen, während du die folgenden Abschnitte durcharbeitest.

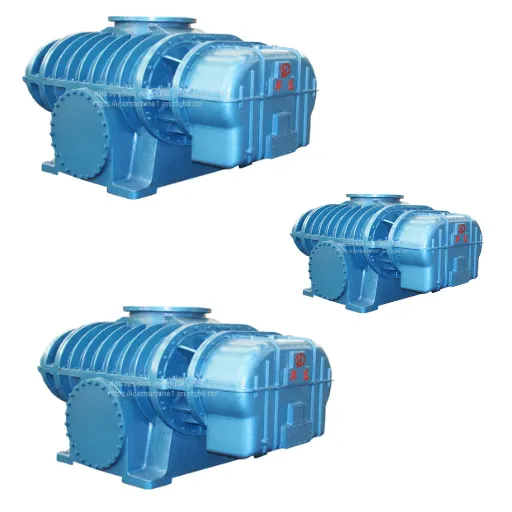

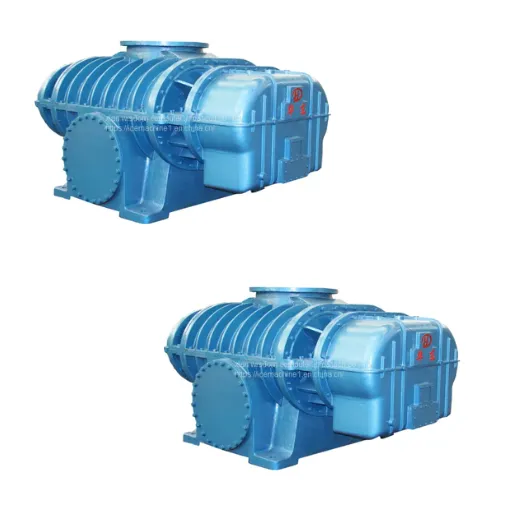

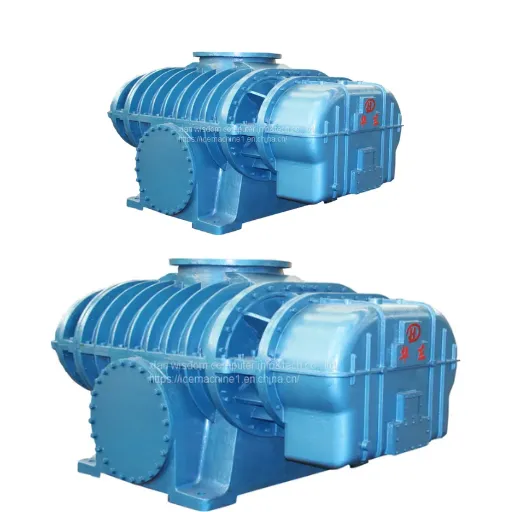

XiAn Wisdom Computer Info&tech Co., Ltd listet Zentrifugallüfter unter seinen angegebenen Produktkategorien auf. Die Verfügbarkeit von Modellen, der Luftstrom, der Druck, die Materialien und die Motoreigenschaften für eine bestimmte Einheit müssen aus der aktuellen Dokumentation für dieses Modell bestätigt werden. Die folgende Anleitung ist eine allgemeine Auswahlpraxis, keine Aussage über eine bestimmte Maschine.

Was ein Zentrifugallüfter ist und wo er passt

Bevor du Angebote vergleichst, ist es hilfreich, den Zentrifugallüfter in die breitere Familie der luftbewegenden Geräte einzuordnen. Der Begriff umfasst eine Reihe von Maschinen, und die richtige Kategorie hängt vom Druck und der Strömung ab, die der Prozess benötigt.

Wie ein Zentrifugallüfter funktioniert

Ein Zentrifugallüfter verwendet ein rotierendes Laufrad, um Gas nach außen zu beschleunigen. Gas tritt am Einlass in der Nähe des Zentrums des Laufrads ein, wird von den Schaufeln erfasst und wird zur Außenkante des Gehäuses geschleudert. Wenn das Gas nach außen strömt, erhöht sich seine Geschwindigkeit, und das Gehäuse wandelt einen Teil dieser Geschwindigkeit in Druck um, bevor das Gas den Auslass verlässt.

Die Maschine liefert Druck und Durchfluss entlang einer Leistungskurve. Bei geringem Durchfluss erzeugt sie hohen Druck, bis zum Abschaltpunkt. Bei hohem Durchfluss sinkt der Druck. Diese Kurve, nicht eine einzelne Überschriftzahl, ist für die Auswahl wichtig.

Zentrifugallüfter im Vergleich zu anderen Luftfördereinrichtungen

Industrie-Käufer verwenden oft losgelöst die Begriffe Lüfter, Gebläse und Kompressor. Bei einer praktischen Anfrage zeigen sich die Unterschiede im Druckbereich und im Strömungsverhalten.

Ein Kreiselgebläse befindet sich zwischen einem Ventilator und einer Verdrängermaschine. Es bewegt mäßige Volumina gegen mäßigen Widerstand, und die gelieferte Strömung ändert sich, wenn sich der Systemwiderstand ändert. Ein Verdrängergebläse hingegen drückt ein nahezu konstantes Volumen und lässt den Druck auf das aufbauen, was das System erfordert. Wenn der Prozess einen hohen Druck bei geringer oder variabler Strömung benötigt, sollte der Vergleich beide Typen einbeziehen, anstatt anzunehmen, dass einer von beiden richtig ist.

Wählen Sie das Gebläsedesign aus der Kreiselgebläsereihe

Sobald die Kreiselgebläsereihe der Aufgabe entspricht, bestimmt das Laufraddesign, wie sich die Maschine verhält. Jeder Typ eignet sich für verschiedene Gase, Druckmuster und Betriebsbedingungen.

Radiale und gerade Schaufellaufräder

Radiale Laufräder drücken das Gas mit fast geraden Schaufeln nach außen. Sie können Staub, klebrige Materialien und höhere Drücke besser bewältigen als einige gekrümmte Designs und sind in der pneumatischen Förderung und Materialverarbeitung weit verbreitet. Sie sind normalerweise lauter und etwas weniger effizient als rückwärtsgekrümmte Designs bei der gleichen Leistung, daher sollte bei der Auswahl der Energieverbrauch beachtet werden.

Rückwärtsgekrümmte Laufräder

Rückwärtsgekrümmte Schaufeln sind entgegen der Drehrichtung geneigt. Dieses Design bietet eine gute Effizienz, einen stabilen Betriebsbereich und eine nicht überlastende Eigenschaft: Die Motorleistung erreicht ihren Höhepunkt in der Nähe des Auslegungspunktes, anstatt bei geringer Strömung stark anzusteigen. Für stabile, kontinuierliche Prozesse wie Belüftung und Lüftung sind rückwärtsgekrümmte Gebläse oft die erste Wahl.

Vorwärtsgekrümmte Laufräder

Vorwärtsgekrümmte Schaufeln sind in Drehrichtung geneigt. Diese Geräte erzeugen bei relativ geringer Strömung und niedriger Drehzahl einen höheren Druck, was für kompakte Lüftung und geringe Druckanforderungen geeignet ist. Sie können den Motor überlasten, wenn der Systemwiderstand sinkt, daher ist bei diesem Design der Betriebspunkt und der Motorenschutz wichtiger.

Verwenden Sie die Tabelle, um die Kandidatenliste zusammenzustellen. Vergleichen Sie dann die Kandidatenmodelle unter den gleichen Betriebsbedingungen und nicht anhand der bevorzugten Marketingdaten der einzelnen Lieferanten.

Bestimmen Sie die Aufgabe, bevor Sie Modelle vergleichen

Die Aufgabe ist die Kombination aus dem erforderlichen Luftstrom und dem erforderlichen statischen Druck unter Ihren Betriebsbedingungen. In der Praxis gehen die Anforderungen an den Luftstrom und den Druck eines Zentrifugalgebläses immer zusammen, und beide müssen für die gleiche Referenzbedingung angegeben werden. Jeder Modellvergleich hängt davon ab, dass diese beiden Zahlen zuerst richtig bestimmt werden.

Luftstrom unter den Betriebsbedingungen

Der Luftstrom ist das Volumen des Gases, das pro Zeiteinheit bewegt wird, normalerweise angegeben in Kubikmetern pro Stunde (m3/h) oder Kubikfuß pro Minute (CFM). Die relevante Zahl ist das Volumen unter Ihren Betriebsbedingungen, nicht eine Zahl aus einer älteren Berechnung.

Einheiten und Referenzbedingungen sind wichtig. Ein Gebläse, das bei 1.013 mbar und 20 Grad Celsius mit 8.000 m3/h bewertet ist, bewegt bei 45 Grad Celsius und 1.200 Metern Höhe eine andere Gasmasse. Wenn ein Lieferant einen Durchfluss angibt, fragen Sie nach der dazugehörigen Referenzbedingung. Diese Bedingung ist Teil der Spezifikation, nicht Kleinprint.

Statischer Druck, keine Hype-Zahl

Der statische Druck ist der Widerstand, den das Gebläse überwinden muss, um Gas durch das System zu drücken. Er wird in Pascal (Pa), Millibar (mbar) oder Zoll Wassersäule gemessen. Der Widerstand stammt von Rohrleitungen, Krümmern, Filtern, Schalldämpfern, Diffusoren, Wirbelschichtmedien oder der Tiefe einer Materialschicht.

Die übliche Falle besteht darin, anzunehmen, dass eine Druckangabe für alle Bedingungen gilt. Ein Staubabscheider erzeugt mehr Widerstand, wenn sich die Filterbeutel zusetzen. Eine Wirbelschicht hat einen Druckbedarf, der vom Produkt und der Schichthöhe abhängt. Definieren Sie den Druck bei der Auslegungsströmung und notieren Sie den Bereich, wenn sich der Systemwiderstand während des Betriebs ändert.

Der Betriebspunkt auf der Systemkurve

Ein Kreiselgebläse arbeitet gegen ein System, und das System hat seine eigene Druck-Strom-Beziehung. Der Punkt, an dem die Gebläsekurve und die Systemkurve sich schneiden, ist der Betriebspunkt des Kreiselgebläses. Dort läuft die Maschine tatsächlich.

Ein Wartungsleiter in einer Zementfabrik in Nairobi ersetzte einmal ein defektes Gebläse unter Verwendung des auf der Typenschild angegebenen Volumenstroms der alten Einheit. Die neue Maschine erreichte den Volumenstrom auf Papier, jedoch bei einem niedrigeren Druck als der Prozess erforderte. Als sich die Filterbeutel zusetzten, ging das Gebläse auf seiner Kurve nach unten und die Leitung war leer. Der Ersatz wurde nie anhand der Systemkurve überprüft, nur anhand einer einzigen Volumenstromangabe.

Bitten Sie jeden Lieferanten, den Betriebspunkt schriftlich zu bestätigen, und zwar zusammen mit der Luftströmung und dem statischen Druck unter den Referenzbedingungen, die Ihr Verfahren verwendet. Ein Angebot, bei dem der Betriebspunkt leer ist, wurde nicht anhand Ihres Systems überprüft.

Ein nützlicher nächster Schritt: Erstellen Sie ein einseitiges Betriebsdatenblatt mit Angaben über das Gas, die Temperatur, die erforderliche Luftströmung, den statischen Druck und die Betriebsstunden. Senden Sie dasselbe Blatt mit jeder Anfrage, damit alle Lieferanten unter identischen Bedingungen anbieten.

Kenntnis des Gases und der Anwendung

Der Gebläse bewegt ein Medium, und dieses Medium bestimmt die Gestaltungsregeln. Die Nennung des Gases und der Aufgabe, die es erfüllt, geht vor der Auswahl der Materialien und des Motors.

Gaszusammensetzung, Temperatur und Verunreinigungen

Bei sauberer und trockener Luft in der Nähe der Umgebungstemperatur ist die Auswahl unkompliziert. Bei anderen Gasen ändert sich jede Auswahl:

• Korrosive Gase wie Chlor oder schwefelhaltiges Prozessgas erfordern korrosionsbeständige Gehäuse- und Laufradmaterialien sowie kompatible Dichtungen.

• Entzündliche oder explosive Gemische ändern die Anforderungen an den Motor, die Elektrik und die Belüftung und können möglicherweise Ausrüstung erfordern, die für die Gefahrenzone zugelassen ist.

• Schleifstaub in der pneumatischen Förderung verkürzt die Lebensdauer des Laufrads, es sei denn, der Gebläse ist für Verschleiß ausgelegt, mit geeigneten Spielräumen und Ersatzteilen.

• Heiße Gase reduzieren die zulässige Materialfestigkeit und können möglicherweise Kühlmaßnahmen oder eine andere Lageranordnung erfordern.

Nennen Sie das Gas, seine erwartete Temperatur und seine Konzentration. Anbieter benötigen diese Details, um eine Materialauswahl vorzuschlagen, nicht nur eine Rahmengröße.

Die Konstruktionsmaterialien folgen dem Medium

Die Materialien von Kreiselgebläsen folgen dem Medium, nicht der Rahmengröße. Für saubere Luft ist eine Konstruktion aus lackiertem Kohlenstoffstahl oder Aluminium üblich. Für korrosive Anwendungen können Edelstahl oder beschichtete Materialien erforderlich sein, und die Beschichtung muss mit dem Gas bei der Betriebstemperatur kompatibel sein. Für abrasive Anwendungen ist eine verschleißfeste Konstruktion wichtig, und die Verfügbarkeit von Ersatzlaufrädern wird Teil des Wartungsplans.

Dichtungen halten das Prozessgas im Gehäuse und halten die Atmosphäre fern. Bei gefährlichen oder giftigen Gasen ist die Dichtungsanordnung eine Sicherheitsentscheidung, kein Zubehör. Lager, Schmierung und Temperaturüberwachung beeinflussen den kontinuierlichen Betrieb, insbesondere bei hoher Drehzahl oder hoher Ansaugtemperatur.

Gehen Sie nicht davon aus, dass ein Material mit Ihrem Gas kompatibel ist, nur weil es auf einer Preisliste erscheint. Die Kompatibilität hängt von der Konzentration, der Temperatur und der Feuchtigkeit ab. Bitten Sie den Lieferanten, das Materialset in Bezug auf die von Ihnen angegebene Gaszusammensetzung und die Betriebsbedingungen zu bestätigen, und fordern Sie die entsprechende Dokumentation schriftlich an.

Umgebungsbedingungen, die die Leistung ändern

Drei Standortbedingungen ändern die Gebläseleistung:

• Bei höherer Höhe ist die Luft weniger dicht, sodass das Gebläse für dasselbe Volumen weniger Masse bewegt.

• Bei höherer Umgebungstemperatur ist die Motorkühlung weniger effektiv.

• Bei höherer Luftfeuchtigkeit ändern sich sowohl die Gasdichte als auch das Korrosionsrisiko.

Teilen Sie dem Lieferanten die Standort-Höhe, den Umgebungstemperaturbereich und die erwartete Gastemperatur mit, damit die Leistungskennwerte auf Ihren Standort und nicht auf die Referenzbedingungen des Herstellers abgestimmt sind.

Bestätigen Sie die elektrischen und Installationsanforderungen

Der Motor ist ein Teil der Betriebsdauer, und der Standort entscheidet darüber, ob die Leistungskennwerte im Betrieb eingehalten werden.

Spannung, Frequenz und Phase

Bestätigen Sie die Stromversorgung vor der Anfrage: die Spannung, die Frequenz und die Anzahl der Phasen. Ein Aggregat, das für 380 V, 50 Hz, Dreiphasen ausgelegt ist, wird ohne Bestätigung nicht richtig bei einer 60-Hz-Stromversorgung funktionieren. Wenn die Ausrüstung an einen Zielmarkt mit einem anderen elektrischen Standard geschickt wird, geben Sie in der Anfrage die Stromversorgung am Zielort an, damit der Motor und die Steuerungen daraufhin überprüft werden können.

Motorgröße und Antriebsanordnung

Die Anforderungen an den Motor eines Kreiselgebläses beginnen mit der Leistung, gefolgt von Spannung, Frequenz und Phase. Die Motorleistung muss das Gebläse an der höchsten erwarteten Betriebsstelle abdecken, einschließlich Start- und Übergangszuständen. Bestätigen Sie die Motorleistung, die Drehzahl und die Isolationsklasse in der Modell-Dokumentation.

Der Antriebsaufbau wirkt sich auch auf die Auswahl aus. Ein Riemenantrieb ermöglicht die Drehzahlregelung und vereinfacht einige Wartungsarbeiten, bringt aber Riemenverluste und Ersatzteile mit sich. Ein Direktantrieb eliminiert diese Teile und Verluste, fixiert aber die Drehzahl. Ein Frequenzumrichter kann die Drehzahl an den wechselnden Bedarf anpassen. Stellen Sie daher im Dokumentationsmaterial den Drehzahlbereich des Motors und die Kompatibilität des Antriebs sicher.

Eine Lebensmittelverarbeitungsanlage in Rotterdam bestellte einen Gebläse mit einem 60-Hz-Motor für eine europäische Anlage, die mit 50 Hz arbeitete. Die Einheit erreichte ohne einen separaten Antrieb nicht ihre Nenndrehzahl, und die Korrektur kostete mehr als der Unterschied im Anschaffungspreis. Eine einzige Zeile in der Anfrage, in der die Versorgungsspannung und -frequenz angegeben werden, hätte diesen Fehler verhindert.

Geräusch, Platz und Wartungszugang

Legen Sie die Geräuschgrenze fest, bevor Sie Ihre Auswahl treffen, denn Schalldämpfer und Schallschutzkabinen verändern die Platzbedarf und den Preis. Stellen Sie den Installationsraum, die Richtung der Einlass- und Auslassanschlüsse sowie die Fundament- oder Montageanordnung sicher. Prüfen Sie den Zugang für die routinemäßige Wartung: Lager-Schmierung, Riemenwechsel, Filterprüfung und Laufradüberprüfung. Eine Maschine, die das Team nicht warten kann, wird zu einem wiederkehrenden Problem.

Ein nützlicher nächster Schritt: Bestätigen Sie die Spannung, Frequenz und Phase mit der Baustelle, bevor Sie ein Angebot anfordern, und fügen Sie die Höhe und den Umgebungstemperaturbereich in die Arbeitsblatt ein.

Vergleichen Sie die dokumentierten Spezifikationen gleichwertig

Mit einer Kurzliste in der Hand muss der Vergleich anhand der Dokumentation erfolgen, nicht anhand der Katalogbeschreibungen.

Was für jedes Modell zu bestätigen ist

Fordern Sie die aktuelle Datenblatt oder das technische Handbuch für die genaue Modellnummer an und behandeln Sie die folgenden Punkte:

• Luftstrom und statischer Druck am Betriebspunkt, mit der angegebenen Referenzbedingung

• Die vollständige Leistungskurve, nicht nur der herausgestellte Punkt

• Motorleistung, Spannung, Frequenz, Phase und Drehzahl

• Materialien des Gehäuses, des Laufrads, der Dichtung und des Lagers

• Abmessungen, Gewicht, Anschlussgrößen und Installationsanforderungen

• Geräuschdaten und die Bedingungen, unter denen sie gemessen wurden

• Anwendbare Zeichnungen, Handbücher und alle Informationen zur Einhaltung der Bestimmungen des Ziellandmarktes

Fordern Sie die Leistungskurve an

Ordnen Sie die Kandidatenmodelle unter den gleichen Betriebsbedingungen an. Prüfen Sie den Betriebspunkt jedes Modells anhand Ihrer Systemkurve. Vergewissern Sie sich, dass die Referenzbedingungen für den Durchfluss mit Ihrem Standort übereinstimmen. Bestätigen Sie die Materialauswahl anhand Ihres Gases.

Wenn ein Angebot keine Leistungskurve für das genaue Modell aufzeigen kann, behandeln Sie es als unvollständig und gehen Sie nicht davon aus, dass die fehlenden Zahlen akzeptabel sind. Der angegebene Durchfluss und der Druck in einem Prospekt ersetzen nicht die Kurve unter Ihren Bedingungen.

Notieren Sie, was noch offen ist

Machen Sie sich eine Liste der Fragen, die jedes Angebot unbeantwortet lässt. Eine leere Zelle im Vergleich ist besser als eine geschätzte Zahl, denn die Schätzung fließt in den Kauf mit ein. Wenn ein Lieferant eine Spezifikation nicht schriftlich bestätigen kann, fragen Sie erneut. Wenn die Details immer noch fehlen, berücksichtigen Sie diese Lücke bei der Angebotsvergleich.

Bestätigen Sie die Geschäftsbedingungen und die Kundenservicebedingungen

Die Geschäftsbedingungen sind Teil der Auswahl und verdienen die gleiche Dokumentationsdisziplin wie der Luftstrom.

Dokumentation, die mit der Einheit geliefert werden sollte

Fordern Sie schriftliche Bestätigung über das Modell, die Menge, die Lieferzeit, die Zahlungsbedingungen, die Garantie und die Versandvereinbarung für Ihr Ziel an. Bestätigen Sie, welche Dokumentation mit der Einheit geliefert wird: das Handbuch, der Leistungstestbericht und alle geltenden Zertifikate. Fragen Sie, wie Ersatzteile, insbesondere Laufräder, Dichtungen und Lager, für das ausgewählte Modell gehandhabt werden.

XiAn Wisdom Computer Info&tech Co., Ltd erklärt, dass der Kundenservice im Vordergrund ihres Serviceansatzes steht. Fragen Sie, welche Serviceinformationen, Handbücher und Teileangaben für die spezifische Bestellung gelten, und fordern Sie die schriftliche Bestätigung an.

Energiedaten an Ihrem Betriebspunkt

Wenn der Energieverbrauch ein Auswahlkriterium ist, fordern Sie aktuelle, modellspezifische Betriebsdaten an Ihrem Betriebspunkt an. Die Effizienz, die an einem Punkt gemessen wird, kann nicht auf einen anderen übertragen werden. Fragen Sie daher nach den Daten bei dem Volumenstrom und dem Druck, den Sie benötigen. Das Unternehmen erklärt, dass es beabsichtigt, Produkte im Bereich Energieeffizienz auf den Markt zu bringen. Öffentliche Informationen und Kaufentscheidungen sollten jedoch immer auf verifizierten, modellspezifischen Daten basieren und nicht auf allgemeinen Behauptungen.

Ein nützlicher nächster Schritt: Fordern Sie die aktuelle Dokumentation für die vorgewählten Modelle an, einschließlich der Leistungskurve, des Materialsatzes und der Motordetails. Bestätigen Sie dann die Geschäftsbedingungen schriftlich für Ihr Modell, die Menge und das Ziel, bevor Sie Angebote vergleichen.

Fazit: Eine Checkliste für die Auswahl eines Zentrifugalgebläses

Die Auswahl eines Zentrifugalgebläses funktioniert, wenn die Anforderungen zuerst festgelegt werden und die Dokumentation folgt. Definieren Sie das Gas und die Anwendung, geben Sie den Luftstrom und den statischen Druck zusammen unter einer definierten Referenzbedingung an und markieren Sie den Betriebspunkt auf der Systemkurve. Bestätigen Sie die Materialien in Bezug auf das Gas, den Motor und den Antrieb in Bezug auf die Stromversorgung und die Installation in Bezug auf den Standort. Vergleichen Sie dann die dokumentierten Modellinformationen und schließen Sie mit schriftlichen Geschäftsbedingungen ab.

Behalten Sie diese Checkliste für Ihre nächste Anfrage:

1. Nennen Sie das Gas, seine Temperatur und die Anwendung.

2. Geben Sie den erforderlichen Luftstrom unter einer definierten Referenzbedingung an.

3. Angeben Sie den statischen Druck bei dem Auslegungsdurchsatz.

4. Abbilden Sie die Systemkurve und bestätigen Sie den Betriebspunkt.

5. Stellen Sie eine Kurzliste der Gebläsedesigns zusammen, die der Aufgabe entsprechen.

6. Wählen Sie Materialien, Dichtungen und Lager für das Gas aus.

7. Bestätigen Sie Motor, Antrieb, Spannung, Frequenz und Standortbedingungen.

8. Vergleichen Sie die Kandidatenmodelle unter identischen Bedingungen.

9. Anfordern Sie die aktuelle Dokumentation für jedes Modell.

10. Bestätigen Sie die kommerziellen und Supportbedingungen schriftlich.

Die Szenarien in dieser Anleitung sind illustrative Beispiele, die zur Erklärung von Auswahlprinzipien verwendet werden, keine dokumentierten Kundenfallstudien. Überprüfen Sie die modell-spezifischen Luftströme, Drücke, Materialien und Motordetails anhand der aktuellen Dokumentation, bevor Sie eine Bestellung abschließen.

Wenn Sie eine Anfrage vorbereiten, beginnen Sie mit einem einseitigen Aufgabenblatt. Notieren Sie das Gas, den Luftstrom, den statischen Druck, die Betriebsstunden und die Standortbedingungen und teilen Sie es dann mit den Lieferanten, die Sie bewerten. XiAn Wisdom Computer Info&tech Co., Ltd listet Zentrifugalgebläse in seinen Produktkategorien auf; besprechen Sie Ihre Anwendungsanforderungen und fordern Sie die aktuelle Modell-Dokumentation an, damit die Spezifikation anhand Ihrer Betriebsanforderungen überprüft werden kann.
